Está em todo projeto e fora de toda conversa técnica
O acionador manual é o dispositivo mais presente em lista de material e o menos discutido em projeto. Ele costuma entrar na planilha como item de preço, comparado por unidade, e sai da conversa técnica logo depois.
Só que ele é o único dispositivo do sistema que depende de uma pessoa. Quando ele aciona, alguém viu alguma coisa. E o que o sistema faz com essa informação depende de uma escolha que foi feita lá atrás, na arquitetura.
Este artigo trata do que muda quando o acionador manual tem endereço próprio, por que a identificação do ponto importa mais aqui do que em um detector, e do item de compatibilidade que costuma aparecer tarde demais, no comissionamento.
Detector levanta suspeita, acionador manual confirma
Vale separar as duas coisas, porque elas não carregam o mesmo peso de informação.
Um detector responde a uma condição do ambiente: partícula, temperatura, obscuração. Ele pode estar certo, e pode estar respondendo a vapor, poeira ou a uma condição transitória. Por isso existe verificação, retardo e lógica de confirmação em boa parte dos projetos.
Um acionador manual só opera se alguém o acionar. A informação que chega na central tem origem humana e, em geral, é tratada com prioridade diferente justamente por isso.
A consequência prática é direta: quando um acionador manual dispara, a pergunta que importa já não é "será que é real". É "onde". E a resposta para essa pergunta depende da arquitetura do sistema.
O que muda quando o acionador tem endereço
Em um sistema convencional, o acionador pertence a um circuito de zona. A central informa que houve acionamento naquela zona. Se a zona cobre um pavimento inteiro ou uma ala com várias salas, alguém precisa percorrer a área para encontrar o ponto.
Em um sistema endereçável, cada dispositivo responde por um endereço próprio no laço SLC. A central identifica qual acionador foi operado e em qual setor. A resposta deixa de ser busca e passa a ser deslocamento dirigido.
| Situação | Sistema convencional | Sistema endereçável |
|---|---|---|
| Informação na central | Zona em alarme | Dispositivo e setor identificados |
| Resposta da brigada | Percorrer a zona | Ir direto ao ponto |
| Registro do evento | Por zona | Por dispositivo |
| Supervisão de falha | Por circuito | Ponto a ponto |
| Localização em planta | Depende do mapa de zonas | Depende do cadastro do dispositivo |
O critério completo de escolha entre as duas arquiteturas está no artigo sobre endereçável ou convencional.

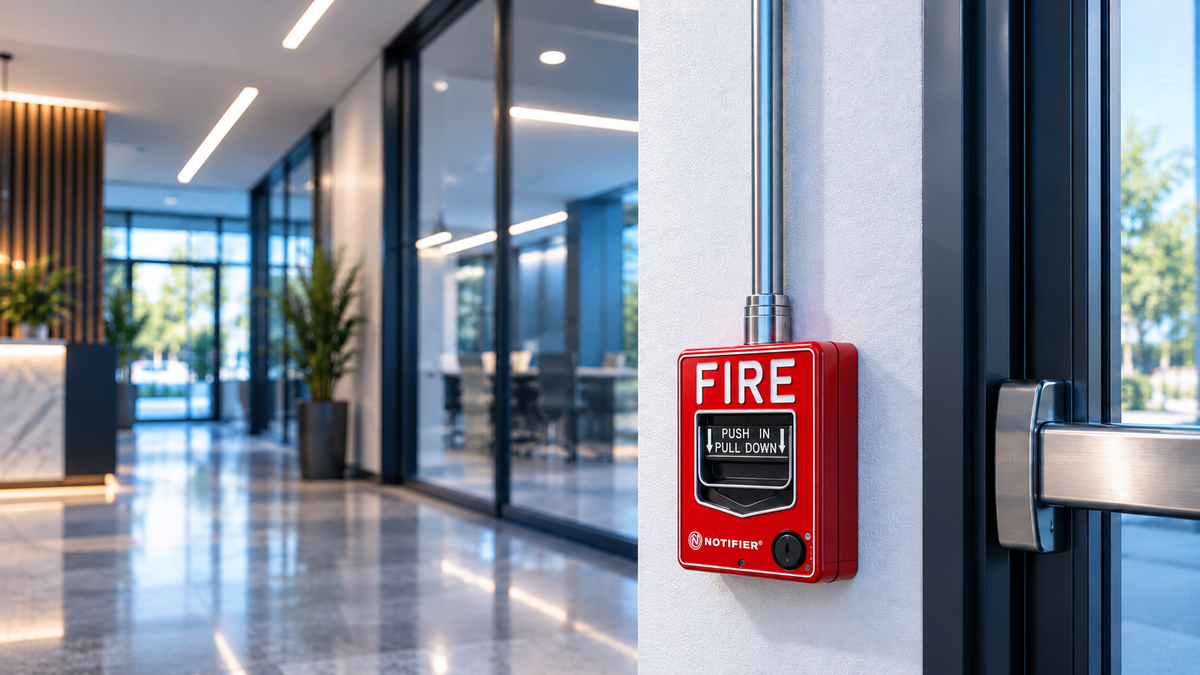

O NBG-12LXP da Notifier é o acionador manual endereçável da linha, e integra o acionamento ao laço SLC com identificação individual do ponto, no mesmo protocolo dos demais dispositivos endereçáveis do sistema.
Onde a identificação do ponto pesa mais
A diferença aparece pouco em obra pequena e aparece muito nestes casos:
- Edificação com muitos compartimentos. Hotel, hospital, escola e edifício corporativo, onde a zona reúne muitas portas fechadas.
- Rota de fuga longa. Quando o tempo entre o acionamento e a chegada ao ponto depende de percorrer corredor.
- Público que não conhece o local. A pessoa que aciona raramente está disponível depois para explicar onde foi.
- Operação com equipe reduzida. Menos gente para procurar significa mais dependência da informação da central.
- Análise posterior. O registro por dispositivo é o que permite entender o que aconteceu, inclusive em caso de acionamento indevido recorrente em um ponto específico.
Esse último costuma ser subestimado. Acionador que é operado sem motivo de forma repetida, em geral por estar em local de passagem ou sem proteção contra toque acidental, só é identificado como padrão se o sistema registra por dispositivo.
Identificação em português na central
Endereço é número. O que a brigada lê na tela é o texto associado a ele.
As centrais endereçáveis da linha permitem descrever cada ponto, e a descrição em português, escrita com a nomenclatura que a operação usa no dia a dia, é o que transforma o endereço em informação útil. "Acionador corredor bloco B, 2º pavimento, próximo à escada" resolve. Um código que só o integrador entende não resolve.
Esse cadastro é feito no comissionamento e costuma ser a etapa mais apressada da obra. Vale tratar como entrega, e não como configuração: mapa de dispositivos conferido em campo, descrição revisada com quem vai operar e registro atualizado quando o layout mudar.
Compatibilidade: o item que aparece tarde
Nem todo dispositivo endereçável opera em qualquer central. É a verificação que mais custa quando fica para depois, porque o erro aparece no comissionamento, com o cabo já na parede.
O que precisa estar confirmado antes do pedido:
- Central e versão de firmware. O modelo exato da central do projeto, e não a linha em geral.
- Protocolo. Em laço FlashScan, um único dispositivo que só opera em protocolo anterior pode reverter a faixa inteira e derrubar a capacidade de endereços do laço. O efeito está detalhado no artigo sobre dimensionamento de laço FlashScan.
- Faixa de endereço disponível. Acionador manual ocupa endereço na contagem de módulos, e em obra com muitos módulos de comando essa faixa estoura antes da faixa de detectores.
- Integração ao laço SLC. Topologia, isolação por trecho e posição do dispositivo no percurso.
- Acessórios. Base, caixa de embutir, tampa de proteção e chave de teste, que costumam ser esquecidos na cotação e faltam no dia da instalação.
Para o integrador, essa lista é o que separa o pedido que fecha do pedido que volta. E é o tipo de conferência que vale fazer com o distribuidor antes de emitir, não depois.
O que considerar na especificação
| Critério | O que avaliar |
|---|---|
| Tipo de acionamento | Mecanismo de operação e se exige ferramenta ou chave para rearme |
| Ambiente | Área interna, externa, úmida ou com agente agressivo muda o invólucro necessário |
| Acionamento indevido | Em área de grande circulação, avaliar proteção contra toque acidental |
| Montagem | Embutir ou sobrepor, e compatibilidade com a caixa existente em retrofit |
| Sinalização | Identificação visual do dispositivo e visibilidade a partir da rota de fuga |
| Rearme e teste | Como o dispositivo é rearmado e testado sem gerar ocorrência registrada como real |
As exigências de posicionamento, altura de instalação e distância máxima a percorrer até um acionador vêm da norma brasileira de sistemas de detecção e alarme e das instruções técnicas do corpo de bombeiros de cada estado. A edição vigente e os requisitos aplicáveis precisam ser verificados com a engenharia responsável pelo projeto, porque variam por ocupação e por estado.
Manutenção: o dispositivo que ninguém testa
Detector sujo gera alarme falso e chama atenção. Acionador manual com problema não avisa nada, porque ele fica parado até alguém precisar dele.
Em sistema endereçável, parte disso é coberta pela supervisão ponto a ponto, que acusa dispositivo sem resposta antes de o evento acontecer. O que a supervisão não cobre é o lado mecânico e o lado do entorno:
- Acionador obstruído por armário, prateleira, material estocado ou divisória nova
- Sinalização removida em reforma
- Dispositivo pintado em manutenção predial
- Descrição na central desatualizada depois de mudança de layout
Os três primeiros não aparecem em teste elétrico. Aparecem em inspeção visual, e por isso a ronda importa tanto quanto o teste funcional.
Perguntas frequentes
Qual a diferença entre acionador manual convencional e endereçável? O convencional informa à central que houve acionamento em uma zona, que pode reunir vários ambientes. O endereçável tem endereço próprio no laço e permite que a central identifique qual dispositivo foi operado e em qual setor, o que encurta o tempo entre o acionamento e a chegada ao ponto.
O acionador manual ocupa endereço no laço? Sim. Em sistema endereçável ele consome endereço, em geral na faixa de módulos. Em obra com muitos módulos de comando e monitoramento, essa faixa tende a estourar antes da faixa de detectores, e isso precisa entrar na contagem desde o levantamento.
Qualquer acionador endereçável funciona em qualquer central? Não. A compatibilidade depende do modelo da central, do protocolo e dos requisitos do projeto. Vale confirmar antes de emitir o pedido, porque a incompatibilidade costuma ser descoberta no comissionamento, quando a correção já custa obra.
Por que a descrição em português na central faz diferença? Porque o endereço é um número e quem lê a tela em uma emergência é a brigada ou a operação do prédio. A descrição do ponto na linguagem que a equipe usa é o que transforma o endereço em uma instrução de para onde ir.
O que verificar na manutenção de um acionador manual? Além do teste funcional e do registro, a inspeção visual: se está desobstruído, sinalizado, não pintado e com a descrição na central compatível com o layout atual do ambiente.
