Onde a fumaça chega tarde
Detector de chama costuma entrar no projeto onde o detector de fumaça chega tarde ou nem chega: área externa, galpão de pé-direito alto, plataforma, depósito de inflamáveis, casa de bombas. Nesses ambientes, o fogo de líquido ou gás inflamável cresce rápido e a fumaça se dispersa antes de alcançar um detector pontual.
O FS24X Plus é o detector de chama triplo infravermelho da linha Fire Sentry da Honeywell. Quando ele aparece numa conversa de projeto, as mesmas dez perguntas costumam vir junto. Juntamos as respostas aqui, com base na ficha técnica do fabricante.
Os números deste artigo vêm da ficha técnica Honeywell. A seleção, a quantidade e o posicionamento dos detectores em uma instalação real são definidos pelo projeto e pela engenharia responsável.
Tecnologia e tipo de fogo
1. Que tecnologia o FS24X Plus usa?
É um detector de chama triplo IR, com a tecnologia que a Honeywell chama de WideBand IR. Ele lê a radiação infravermelha em três faixas e analisa a combinação para decidir se aquilo é uma chama.
A lógica de usar mais de uma faixa é diferenciar a assinatura de uma chama real de outras fontes de calor e radiação presentes no ambiente, que é o desafio clássico da detecção de chama em área industrial.
2. Que tipo de fogo ele detecta?
A ficha lista fogo de hidrocarbonetos e de hidrogênio. Os combustíveis citados pelo fabricante são n-heptano, metano, butano, propano, etanol, metanol, diesel, querosene, JP-4 e álcool isopropílico, além de hidrogênio.

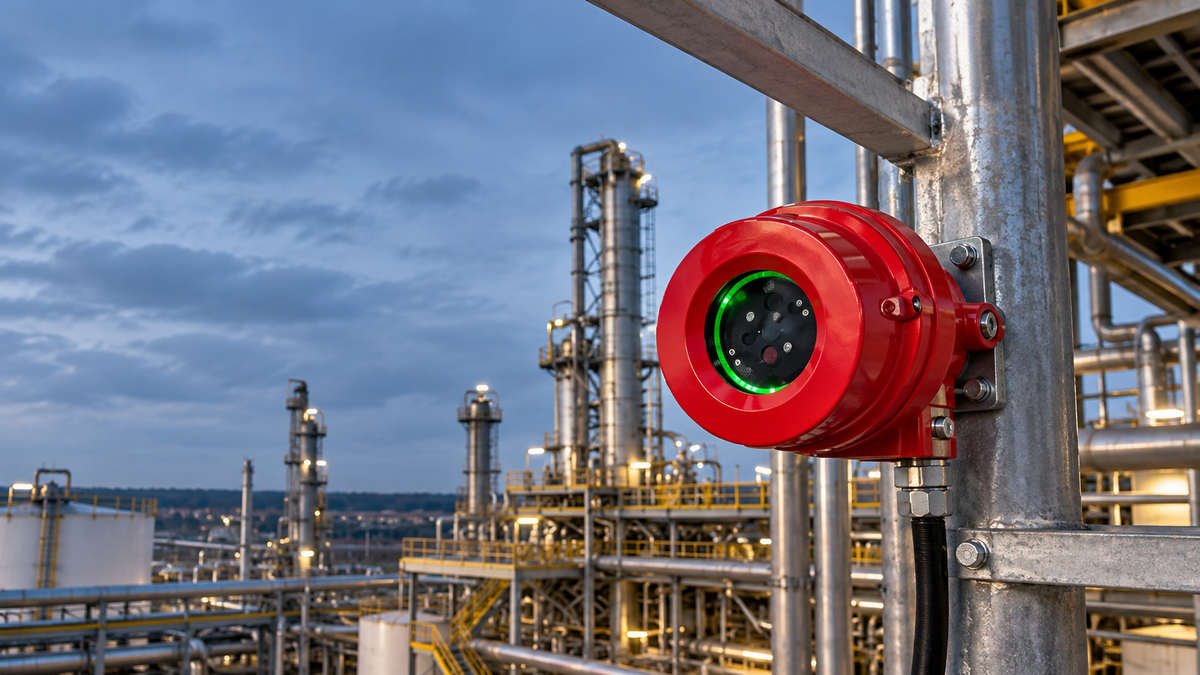

Isso posiciona o detector para refinaria, planta química, base de combustível, hangar, área de abastecimento e instalações com hidrogênio. Para riscos que não aparecem nessa lista, a recomendação é consultar o desempenho declarado pelo fabricante antes de especificar, porque a resposta de um detector de chama depende do combustível.
Cobertura e resposta
3. Qual o alcance?
O alcance declarado é de 60 m para um fogo de 0,1 m² de n-heptano, na sensibilidade mais alta. A sensibilidade é ajustável, e o alcance muda com ela:
| Sensibilidade | Alcance para 0,1 m² de n-heptano |
|---|---|
| Muito alta | 60 m |
| Alta | 45 m |
| Média | 30 m |
| Baixa | 15 m |
Na prática, a sensibilidade é escolhida pelo tamanho de fogo que o projeto precisa enxergar e pela distância real entre o detector e a área protegida. Mais sensibilidade do que o necessário tende a aumentar a exposição a alarme indesejado.
4. Qual o campo de visão e quantos detectores eu preciso?
A ficha indica cone de visão de 90°, e 120° quando se considera a faixa em que o alcance cai para 50% do alcance no eixo. Isso significa que o detector enxerga mais longe no centro do cone do que nas bordas.
A quantidade não sai de uma conta de área dividida por cobertura. Ela depende da geometria do ambiente, dos obstáculos que fazem sombra (tanques, estruturas, equipamentos) e de quantos detectores precisam ver cada ponto de risco. Em instalações industriais, esse estudo costuma ser feito com mapeamento de cobertura em 3D.
5. Quanto tempo ele leva para responder?
O fabricante declara resposta típica de 5 segundos e máxima de 10 segundos, com testemunho FM. Para fogo de líquido inflamável, que se espalha em segundos, essa é a principal vantagem da detecção de chama sobre a detecção de fumaça em ambiente aberto.
Ambiente e instalação
6. Funciona em área externa, com chuva e neblina?
A Honeywell destaca que a tecnologia enxerga através de chuva, neblina e fumaça. A construção acompanha: grau de proteção IP66/67 e NEMA 4X, temperatura mínima de operação de -55 °C e umidade de 0 a 99%. O detector vem com suporte de montagem e protetor solar.
Ele também tem aquecedor interno, que a ficha considera no consumo máximo. O aquecimento ajuda a manter a janela óptica livre de condensação em ambiente úmido ou frio.
7. Posso instalar em área classificada?
A ficha lista aprovação à prova de explosão para gás e poeira, com marcação ATEX e IECEx Ex db IIC T5 Gb e Ex tb IIIC T135 °C Db, além de cFMus, INMETRO, SIL 2 certificado pela TÜV Süd e aprovações marítimas ABS, Lloyd's, BV e DNV. O desempenho é certificado pela EN 54-10 e pela FM 3260.
Para obra no Brasil, vale confirmar o número do certificado INMETRO do código exato que vai ser comprado antes de fechar o pedido, porque a certificação é emitida por modelo e configuração.
8. Como ele se liga ao sistema de incêndio?
O FS24X Plus oferece três relés (alarme, falha e auxiliar), saída 4 a 20 mA, HART e comunicação RS-485 com Modbus. Isso abre dois caminhos comuns:
- Por contato de relé, lido por um módulo monitor da central de incêndio, que trata o detector como um ponto do sistema.
- Por 4 a 20 mA ou Modbus, ligado a um controlador ou ao sistema de controle da planta, quando o projeto quer leitura de estado mais detalhada.
A alimentação é de 24 Vcc nominal, com faixa de 18 a 32 Vcc. O consumo é de 1,8 W nominal e 2,4 W em alarme, e pode chegar a 12 W com o aquecedor operando o tempo todo. Esse último número é o que deve entrar no dimensionamento da fonte e da bateria. A arquitetura de ligação é definida no projeto, conforme a central e o sistema de controle envolvidos.
Manutenção e escolha do modelo
9. Como eu sei que a janela está limpa?
O detector faz diagnóstico de limpeza da janela óptica e avisa quando a sujeira compromete a visão. Um anel de LED em verde, amarelo e vermelho mostra o estado e é visível a até 15 m, o que ajuda na inspeção de rotina sem precisar subir até o equipamento.
Ele também guarda 5.000 eventos e dez registros FirePic de 30 segundos, que ajudam a entender o que aconteceu antes de um alarme ou de uma falha. A configuração é feita pelo software FlameManager. A rotina de inspeção e teste segue o manual do fabricante e o plano de manutenção da instalação.
10. Alumínio ou aço inox?
O FS24X Plus é oferecido com carcaça em alumínio de baixo cobre com pintura marítima, com 1,7 kg, ou em aço inox 316, com 3,4 kg. As entradas de cabo são duas, em 3/4" NPT ou M25, conforme a versão.
O inox costuma ser a escolha em ambiente marítimo, offshore e de atmosfera corrosiva. O alumínio atende boa parte das aplicações industriais com menos peso na estrutura. Como cada combinação de material, entrada de cabo e certificação gera um código diferente, vale fechar o código com o fornecedor antes do pedido.
Resumo da ficha técnica
| Item | FS24X Plus |
|---|---|
| Tecnologia | Triplo IR, WideBand IR |
| Combustíveis declarados | Hidrocarbonetos e hidrogênio |
| Alcance máximo | 60 m para 0,1 m² de n-heptano |
| Cone de visão | 90° (120° a 50% do alcance no eixo) |
| Resposta | Típica de 5 s, máxima de 10 s |
| Saídas | 3 relés, 4 a 20 mA, HART, RS-485 Modbus |
| Alimentação | 24 Vcc nominal, 18 a 32 Vcc |
| Proteção | IP66/67, NEMA 4X |
| Certificações | ATEX, IECEx, cFMus, INMETRO, SIL 2, EN 54-10, FM 3260, marítimas |
| Carcaça | Alumínio (1,7 kg) ou inox 316 (3,4 kg) |
Fonte: ficha técnica Honeywell FS24X Plus. Conferir sempre a revisão mais recente.
Onde ele entra na estratégia de detecção
O detector de chama costuma complementar a detecção de fumaça e a detecção de gás, e não ocupar o lugar delas. Em planta industrial, as três costumam trabalhar em camadas: o detector de gás avisa do vazamento antes da ignição, o de chama responde quando o fogo começa e a detecção de fumaça cobre as áreas fechadas e os riscos de queima lenta.
Explicamos essa lógica no artigo Gás, fumaça e central: camadas de detecção. Se o projeto também tem detector de gás, o artigo sobre altura de instalação do detector de gás complementa este.
Perguntas frequentes
O que é um detector de chama triplo IR? É um detector que lê a radiação infravermelha em três faixas e analisa a combinação para identificar uma chama. O uso de mais de uma faixa busca diferenciar o fogo real de outras fontes de calor e radiação presentes no ambiente.
Qual o alcance do detector de chama FS24X Plus? De acordo com a ficha técnica Honeywell, até 60 m para um fogo de 0,1 m² de n-heptano na sensibilidade muito alta, e 45 m, 30 m e 15 m nas sensibilidades alta, média e baixa.
O FS24X Plus detecta fogo de hidrogênio? Sim. A ficha técnica lista o hidrogênio entre os combustíveis detectados, junto com hidrocarbonetos como metano, propano, diesel e etanol.
O FS24X Plus pode ser instalado em área classificada? A ficha lista aprovações ATEX, IECEx, cFMus e INMETRO para atmosferas explosivas de gás e poeira. Para obra no Brasil, a recomendação é confirmar o certificado INMETRO do código exato a ser comprado.
